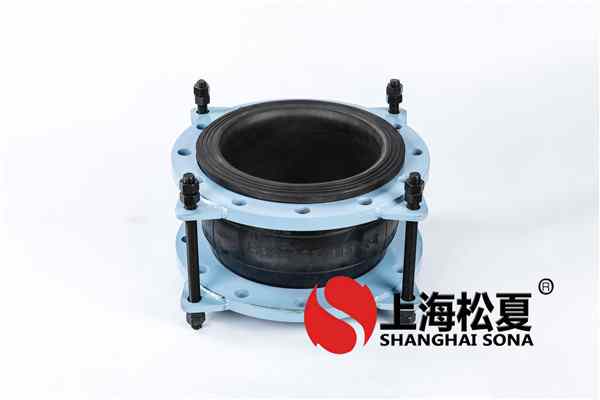

概述膨脹節的主體構造

作者：上海松夏減震器有????來源：未知????發布時間：2019-02-27 17:29????瀏覽量：

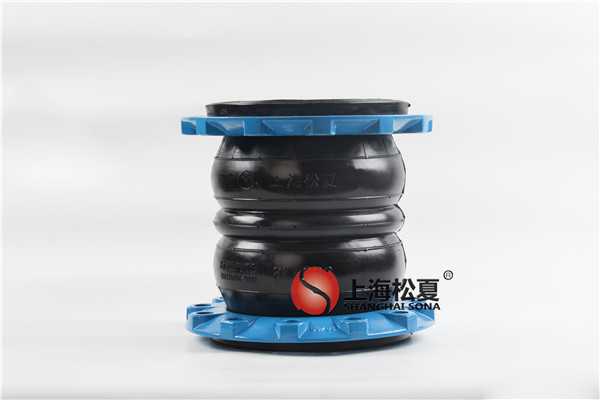

　　膨脹節是以波紋管為主體，以下是膨脹節的附件：

　　1、內筒用于減小流體對波紋管內表面沖洗和流體的壓力損失，主要用于輸送高流速流體的管道。安裝帶有內襯筒的膨脹節時，須根據介質流向焊于設備殼體或管道上的焊縫，位于流體上游，切勿裝反。

概述膨脹節的主體構造

　　2、均衡環用來增強波谷和波側壁耐內壓能力并使各波壓縮位移平均的“T”形截面圓環。另有一種加強環，在U形波紋管/用來增強波谷處耐壓能力的圓形或圓環形截面部件。

　　3、固定螺栓用于防止波紋管在運輸過程中因顛簸而損壞。在現場當膨脹節安裝完畢后即需拆去。需留意的是，因?yàn)槭褂脠?chǎng)合不同，需要有不同功能的膨脹節。

　　4、導向螺栓連接在膨脹節上，主要用于限制波紋管在正常工作狀態下的位移范圍。一旦主固定支架失效，限位螺栓須承受全部?jī)?nèi)壓推力，同時還能防止波紋管過度伸長。
