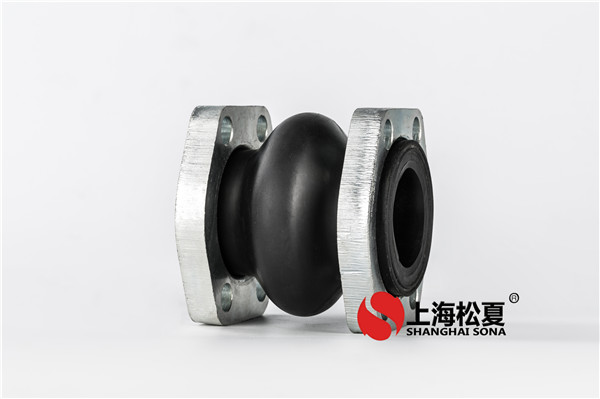

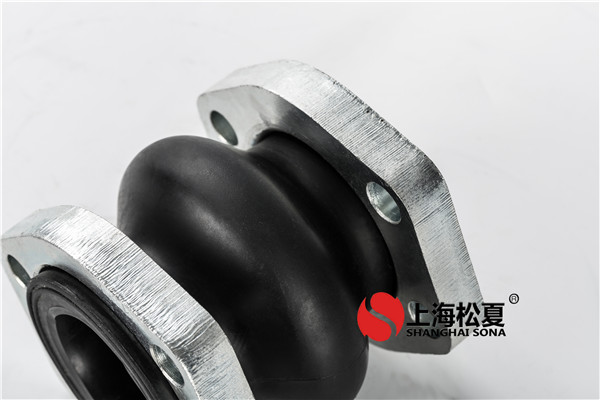

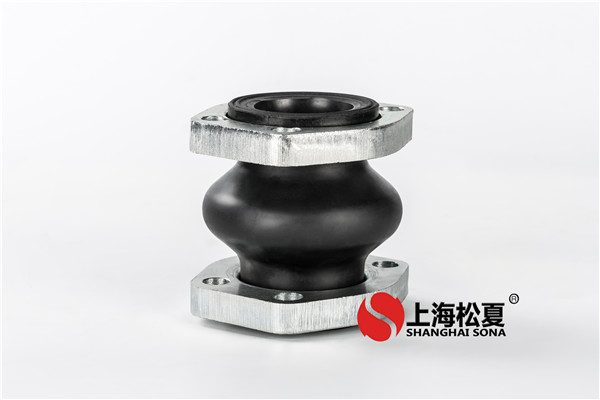

菱形法蘭橡膠膨脹節用管道

　　權利要求書

　　1.一種污水處理管道用橡膠膨脹節，其特征在于：包括橡膠管本體和對應橡膠管本體每一端設置用于與待接管道連接的法蘭盤，所述橡膠管本體的兩端外側沿圓周方向分別設置有用于法蘭盤定位安裝并防脫的定位環槽，所述定位環槽內還設置有用于與法蘭盤內圓周嵌入式配合的環形凸起，所述法蘭盤內側沿圓周方向設置有與環形凸起相配合的嵌槽。

　　2.根據權利要求1所述的污水處理管道用橡膠膨脹節，其特征在于：所述橡膠管本體的兩端部分別設置有第一徑向凸緣和第二徑向凸緣，所述定位環槽由所述第一徑向凸緣和第二徑向凸緣間的軸向間隙形成。

　　3.根據權利要求2所述的污水處理管道用橡膠膨脹節，其特征在于：所述第一徑向凸緣沿橡膠管本體徑向向外延伸并在所述法蘭盤與待接管道的法蘭結構連接時對其形成夾持。

　　4.根據權利要求3所述的污水處理管道用橡膠膨脹節，其特征在于：所述第一徑向凸緣和所述第二徑向凸緣的根部位置處均設置有加強環。

　　5.根據權利要求4所述的污水處理管道用橡膠膨脹節，其特征在于：所述橡膠管本體兩端的管口分別形成用于伸入待接管道內進行定位配合的定位止口結構。
